| Nome da marca: | YOUWEI |
| Número do modelo: | YW-16162G3 |
| MOQ: | 100 |
| preço: | USD 3.5-4.5 UNIT |
| Tempo de entrega: | 5-7 dias úteis |
| Condições de pagamento: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Características do módulo GPS

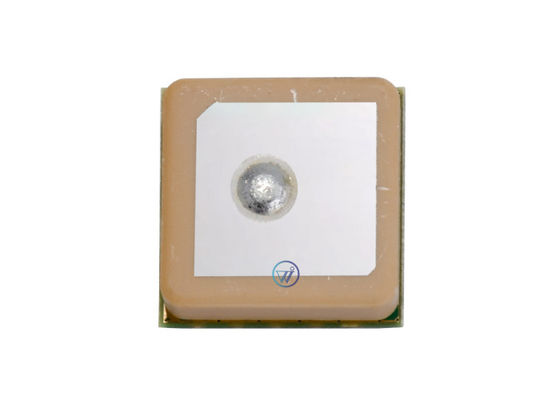

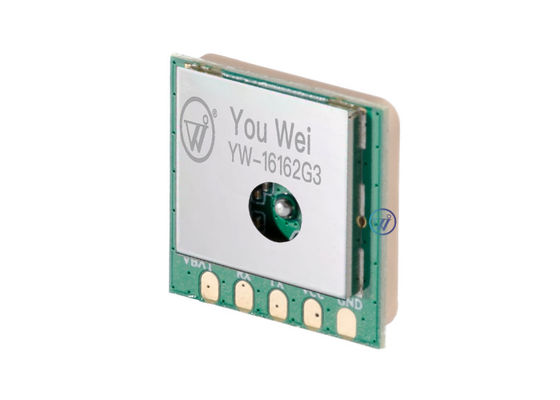

O YW-16162G3 é um módulo de antena GPS compacto com sensibilidade ultra-alta (-162dBm) em um fator de forma ultra-pequeno (16 * 16 * 2mm).
Consumo de energia super baixo
Fator de forma ultra-pequeno: 16x16x2mm
Ultra-alta sensibilidade: -162 dBm
L1 Frequência, código C/A, 72 canais de pesquisa por satélite
Alta taxa de atualização: até 10Hz
Apoio ao DGPS e ao AGPS
Com TTFF rápido
Detecção e compensação de vias múltiplas
Suporte 1‐PPS para aplicações de cronometragem
Interface diferente suportada
Suporta qualquer dois Beidou,SBAS simultaneamente por suporte de firmware
TCXO,LNA,SAW,RTC integrados
AplicaçãodoMódulo de localização
Dispositivo portátil Beidou
Automóveis
PDA, PC de bolso
Navegação e localização de veículos
Pesquisa Geográfica
AVL e serviços baseados em localização
Desporto e Recreação
Temporada
Navegação marítima, gestão da frota
UAV
Parâmetros deYW-16162G3Módulo do Sistema de Posicionamento Global
| Ponto | Parâmetros |
| Número do modelo. | YW-16162G3 |
| Chips | De acordo com a ordem |
| Frequência | L1 |
| Número de canais | 72, ou por requisito de encomenda |
| Precisão de posicionamento | 2 m a 5 m |
| Velocidade | 515 m/s |
| Precisão da velocidade |
Sem auxílio: 0,1 m/s |
| TTFF |
Iniciação a quente: 1 segundo típico |
| Sensibilidade |
Sensibilidade de rastreamento: -162 dBm |
| Taxa de Baud | 9600 bps (por defeito) |
| Taxa máxima de atualização de navegação | 1 Hz (padrão), máximo 10 Hz |
| Precisão de tempo | 25 ns RMS |
| Opções de interface | UART, I2C, SPI, USB |
| Formato de saída de dados | NMEA 0183 |
| Fornecimento de energia | 3.3V ~ 5V |
| Consumo de energia | Aquisição de 30mA, rastreamento de 24mA |
| Intervalo de temperatura de funcionamento | -40°C a 85°C |
| Tipo de antena | Antenna cerâmica de parche |
| AGPS | Apoio |
| Dimensão | 16*16*2 mm |
| Tipo de embalagem | SMD |

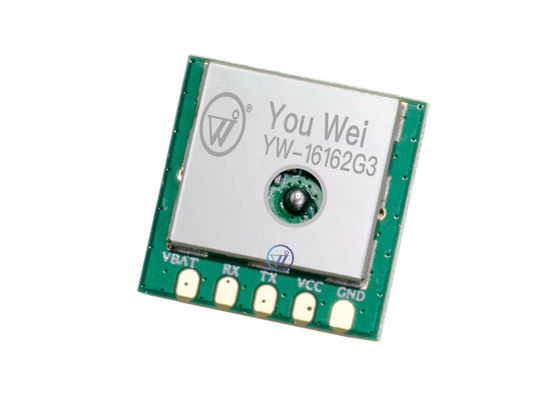

Atribuição de pinYW-16162G3 GPSPOcionamentoR- Não.
| Número do PIN. | Nome do pin | O/O | Descrição | Observação |
| 1 | GND | O | potência de saída terra | |
| 2 | CCC | Eu... |
Alimentação principal do motor tabuleiro |
Faixa de tensão: 3V~5V |
| 3 | TX | O | Produto de dados | |
| 4 | VBAT | P | Terra |
Especificações elétricas do YouweiSatéliteNAviaçãoMOdule
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades |
| Tensão de alimentação | CCC | 3.3 | 3.3 | 5 | V |
| VDD_USB | VDD_USB | 3.0 | 3.3 | 5 | V |
| Corrente média de alimentação | Aquisição | 45@3.3V | 50@3,3V | 59@3.3V | mA |
| Rastreamento | 38@3.3V | 40@3,3V | 42@3.3V | mA | |
| Voltagem da bateria de reserva | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| Corrente de bateria de reserva | I_BCKP | 15 | uA | ||
| Voltagem IO digital | Divisão | 2.08 | 2.83 | V | |
| Temperatura de armazenamento | Tstg | - 40 | 105 | °C | |
| Temperatura de funcionamento | Topr | - 40 | 85 | ||
| Humidade | 95 | % | |||
A importância do baixo consumo de energia nos módulos GPS
O baixo consumo de energia é uma característica crítica dos módulos GPS, especialmente em aplicações dependentes de bateria.
1Extensão da duração da bateria.
• Permite uma operação mais prolongada para dispositivos portáteis (por exemplo, relógios inteligentes, rastreadores de animais de estimação) sem recarga frequente.
• Exemplo: A redução do consumo de corrente de 50 mA para 25 mA pode dobrar o tempo de funcionamento do dispositivo.
2. Eficiência térmica
• Minimiza a geração de calor, evitando a degradação do desempenho em gabinetes compactos ou selados (por exemplo, sensores IoT, tags de ativos).
3. Custos e benefícios de sustentabilidade
• Baterias mais pequenas e mais leves são suficientes, reduzindo os custos de BOM e a pegada ambiental.
• Critical para aplicações de larga escala (por exemplo, rastreadores de logística).
4- Confiabilidade melhorada
• Evitar quedas de tensão em sistemas de energia limitada (por exemplo, dispositivos movidos a energia solar).
Compensações técnicas
• Equilíbrio Requerido: os modos de energia ultra-baixa (por exemplo, sono / estado de espera) podem aumentar ligeiramente o TTFF. Os módulos avançados de GPS GNSS (como Youwei) mitigam isso com ciclos de potência adaptativos.
Demandas da indústria
• Uma especificação chave para a electrónica de consumo (por exemplo, fitnes bandas) e IoT industrial (por exemplo, sensores sem fios), onde a eficiência energética determina a competitividade do mercado.
Em suma, o baixo consumo de energia permite diretamente dispositivos de localização menores, mais baratos e de maior durabilidade.
Vídeo
Vídeo
Vídeo
|
|
