| Nome da marca: | YOUWEI |
| Número do modelo: | YW-18182Z3 |
| MOQ: | 100 |
| preço: | USD 3.5-4.5 UNIT |
| Tempo de entrega: | 5-7 dias úteis |
| Condições de pagamento: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |

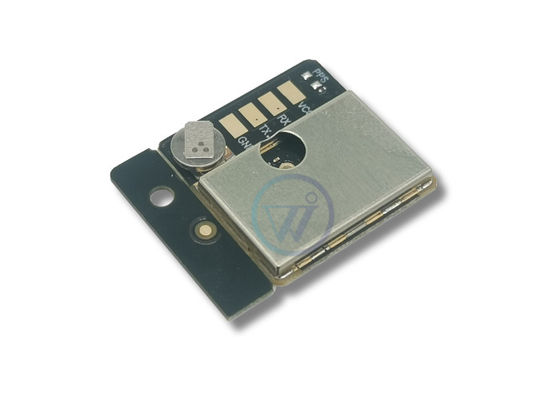

Características do produtodo módulo de posicionamento GNSS
• Construir em um único chip GNSS de alto desempenho AT6558R
• 72 canais no modo de pesquisa
• Sensibilidade de aquisição de arranque a frio de -147 dBm e sensibilidade de rastreamento de -162 dBm
• Taxa de atualização de navegação de até 5 Hz
• Suporta qualquer dois dos sistemas GPS/QZSS, Beidou, GLONASS, Galileo, SBAS simultaneamente através do suporte de firmware
• Suporta o AGPS
• TCXO,LNA,SAW,RTC integrados
• Dimensões compactas adequadas para aplicações sensíveis ao espaço
• Suporte ao padrão NMEA
• Suporte à encriptação de dados
Antenasdo receptor do módulo de localização GPS
Os módulos YW-18182Z3 são concebidos para utilização com antenas passivas e activas.
| Parâmetro | Especificações |
| Tipo de antena passiva | 18.1*18.1*2mm |
| Ganho mínimo | 15 dB (para compensar a perda de sinal no cabo RF) |
| Recomendações para antenas activas | Ganho máximo de 30 dB |
| Número máximo de ruído | 1.5 dB |

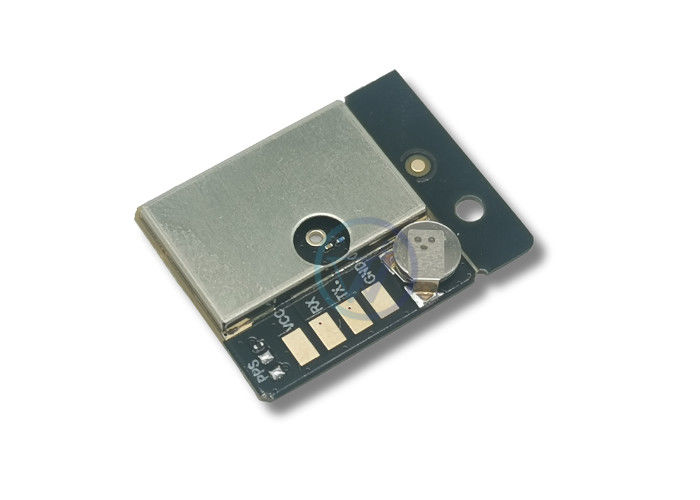

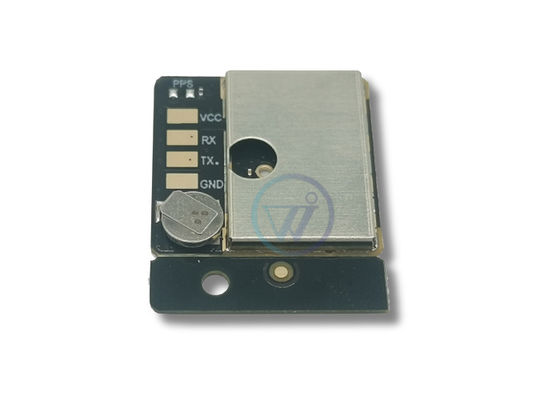

Descrição do PIN CONpara o módulo GPS YW-18182Z3
| Número do PIN. | Nome do pin | O/O | Descrição | Observação |
| 1 | CCC | Eu... | Fornecimento de energia do módulo | Faixa de tensão: 3V~5V |
| 2 | RXD | Eu... | Entrada de dados em série UART | |
| 3 | TXD | O | Saída de dados de série UART | |
| 4 | GND | Eu... | Terra |
| Categoria de opções | Opções disponíveis |
| Sistemas de satélite | - GPS (L1 C/A) - GPS + GLONASS. - GPS + Galileo. - GPS + BeiDou. - Multiconstelação (todos os sistemas) |
| Precisão de posicionamento | - Padrão: 2,5 m (SBAS) / 5 m (autônomo) - Alta precisão: < 1m (RTK/PPK) - Submetro (com DGPS) |
| Canais | 72 canais ou personalizados |
| Categoria de opções | Opções disponíveis |
| Taxa de atualização | - 1Hz (default) - 5Hz/10Hz (navegação) - 20Hz/50Hz (drones/corridas) |
| TTFF | - Iniciação a frio: ≤ 30 s - Iniciação a quente: ≤ 1 s - Assistência A-GPS: ≤ 5 s |
| Sensibilidade | - Rastreamento: -165 dBm a -162 dBm - Aquisição: -148 dBm a -160 dBm |
| Categoria de opções | Opções disponíveis |
| Interface de dados | - UART (9600/115200 bps) - I2C/SPI - USB 2.0/3.0 - CAN bus (automóvel) |
| Protocolos | - NMEA 0183 (default) - UBX (binário U-blox) - RTCM 3.x (RTK) |
| Conectividade sem fio | - Bluetooth/BLE - Wi-Fi. - 4G LTE (com módulos GNSS+celulares) |
| Categoria de opções | Opções disponíveis |
| Tensão de funcionamento | - 3,3 V (baixa potência) - 5 V (industrial) - Ampla gama: 2,7 V ∙ 5,5 V |
| Consumo de energia | - Ativo: 25mA ∙ 50mA - Sono: < 1 mA - Supercapacitor de reserva (opcional) |
| Intervalo de temperatura | - Comercial: -20°C a +70°C - Industrial: -40°C a +85°C - Automóvel: -40°C a +105°C |
| Categoria de opções | Opções disponíveis |
| Tipo de antena | - Parche cerâmico passivo (incorporado) - Ativos externos (SMA/FAKRA) - Montador magnético |
| Ganho de antena | - Padrão: 28 dB - Ganhos elevados: 35 dB (para sinais fracos) |
| Categoria de opções | Opções disponíveis |
| Certificações | - FCC/CE/RoHS |
| Categoria de opções | Opções disponíveis |
| Registo de dados | - Flash integrado (4MB 32MB) - Slot para microSD. |
| Atualizações do firmware | - OTA (Wi-Fi / celular) - Actualização local USB/UART |
| Funções especiais | - Geofencing - Respeito à morte (DR) - Anti-interferência (de qualidade militar) |
Período de validade: 12 meses (não aberto).
Meio AmbienteTemperatura:< 40°C
Umidade relativa:< 90% RH
Ação imediata: Após a abertura do saco selado, o módulo GPS deve ser submetidoSoldadura por refluxo(fase infravermelha ou fase de vapor)Dentro de 168 horas.
Condições de oficina durante a montagem:
Temperatura:≤ 30°C
Humidade:≤ 60% RH
Verificação do Cartão de Indicador de Umidade (HIC):
Distância segura: ≤ 20% RH (azul) → O módulo está seco.
Prazos de alerta:
30%~40% RH (rosa) → MóduloMaioabsorveram a umidade.
40% RH (vermelho) → móduloabsorveu a umidadee requer cozimento antes de ser usado.
Tempo total de exposiçãoA partir da abertura do saco até à solda por refluxo do mostoNão superior a 168 horas(7 dias) em condições de oficina controladas.
